1.概述
UDZ-SX型雙色數顯電接點液們至高無上采用變色紅綠發光管在顯示中模擬水(綠)汽(紅),明顯指示水位在容器中的位置,二次儀表數碼管指示水位在容器中的高度數據,整套儀表包括一次測量筒和二次顯示儀表.
本儀表主要用于監視鍋爐包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器、直流鍋爐啟動分享器和雙水內冷發電機水箱等水位測量和其他導電液體的液位測量，但不適用易燃易爆介質。
工作原理
由于水和汽的導電性能差異很大。以發電廠汽包為例，在溫度350℃以下時，純水的導電率<106歐姆／厘米，而蒸汽的電阻率>108歐姆／厘米。測量筒的作用就是將水位的變化通過接點電阻的變化取得信號，依照“數”的關系饋送至二次表。

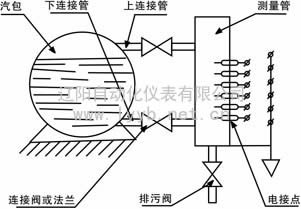

圖一示出了電接點液位計的工作原理。它是由水位容器，電接點和測量顯示線路等構成。電接點的絕緣子可以使接點與容器外殼間絕緣、浸在水中的接點，由于水的電阻較低，使接點與容器外殼接通，交流電通過水點亮綠顯示燈。處于汽中的接點，由于汽的電阻很大，可相對的看作開路，使綠燈不亮而紅燈亮。因此，水位的高低就決定了接點侵入水中數量的多少，也就決定了綠燈點亮的多少，于是反映了水位的高低。
產品特點及技術參數
特點：
能適應鍋爐變參數運行，誤差小。
結構簡單、直觀、水阻及報警位置可由用戶任意調節。
運行可靠、判斷和排除故障便利、維修量小
時延小、無機械傳動所產生的變差和刻度誤差，不需要進行誤差計算和調整。
結構簡單體積小，減輕工人的檢修勞動強度。
技術參數
一次測量筒
|
產品名稱
|
型號
|
額定工況
|
顯示接點數
|
變送范圍
|
|
鍋爐汽包
水位測量筒
|
UDZ-02S-19Q
|
P=4.8MPa
t=350℃
|
19
|
±300mm
|
|
UDZ-02S-17Q
|
17
|
±250mm
|
|
UDZ-01S-19Q
|
P=4.8MPa
t=350℃
|
19
|
±300mm
|
|
UDZ-01S-17Q
|
17
|
±250mm
|
|
UDZ-01S-15Q
|
15
|
±200mm
|
|
UDZ-01S-13Q
|
13
|
±150mm
|
|
UDZ-01S-11Q
|
11
|
±100mm
|
|
高壓加熱器測量筒
|
UDZ-02S-17Q
|
P=15.68MPa
t=350℃
|
17
|
0~1000.mm
|
|
除氧器測量筒
|
UDZ-01S-17Y
|
P=4.41MPa
t=250℃
|
17
|
0~1700.mm
|
命名方法：UDZ-□ □ □
UDZ---產品類型：U-物位儀表、D-電接觸、Z-指示
□----壓力溫度：見表(額定工況)
□----點數：11、13、15、17、19
□----用途：Q-汽包、G-高加、Y-除氧器
|
測量筒編號
|
工作壓力
|
工作溫度
|
|
01
|
≤4.41MPa
|
≤250℃
|
|
02
|
≤15.68MPa
|
≤350℃
|
|
03
|
≤20.6MPa
|
≤400℃
|
特殊規格可在訂貨時提出，本廠能按用戶要求制造。
二次儀表
產品系列
|
型號
|
表頭規格
|
顯示點數
|
顯示范圍
|
閃光點
|
|
UDZ-S-19Q-Z(H)
|
|
19
|
±300
|
4
|
|
UDZ-S-17Q-Z(H)
|
|
17
|
±250
|
4
|
|
UDZ-S-15Q-Z(H)
|
|
15
|
±200
|
4
|
|
UDZ-S-13Q-Z(H)
|
|
13
|
±150
|
4
|
|
UDZ-S-11Q-Z(H)
|
|
11
|
±100
|
4
|
|
UDZ-S-17G-Z(H)
|
|
17
|
0～1000
|
4
|
|
UDZ-S-17Y-Z(H)
|
|
17
|
0～1700
|
4
|
|
